O que o Diagrama de Fluxo Cumulativo me mostra?

O Diagrama de Fluxo Cumulativo (CFD) visualiza o acúmulo de tarefas no seu quadro
ao longo do tempo, ajudando a acompanhar a estabilidade do fluxo de trabalho
e a identificar gargalos.

Como interpretar o CFD?

  • Eixo horizontal → progressão do tempo
  • Eixo vertical → número de tarefas em diferentes estágios do fluxo de trabalho
  • Faixas coloridas → cada estágio do processo, por exemplo: A Fazer, Em andamento, Concluído

A faixa inferior, que normalmente representa as tarefas concluídas, deve crescer
de forma constante à medida que o trabalho é finalizado. Por isso, um CFD de um processo saudável geralmente apresenta uma curva ascendente contínua e estável.

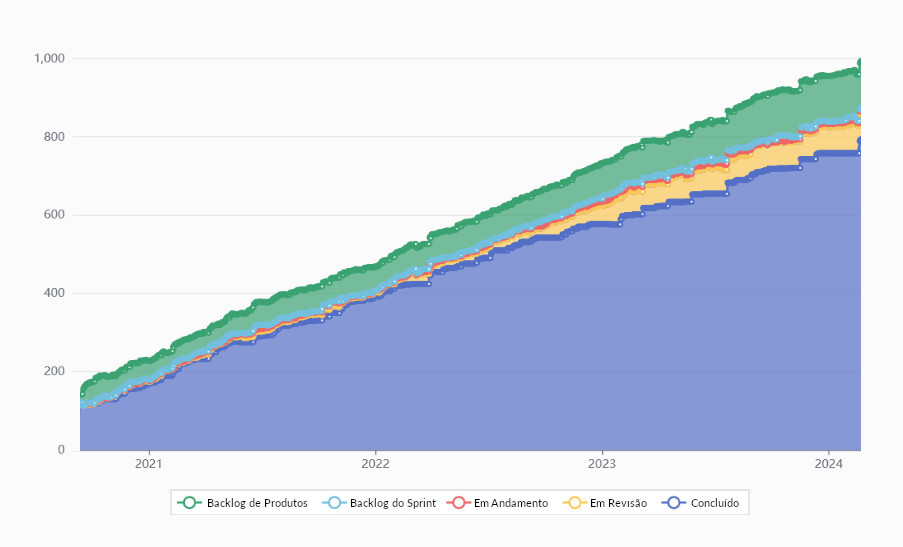

Um exemplo de Diagrama de Fluxo Cumulativo

Principais conclusões do CFD:

  • Faixas suaves e uniformes → fluxo de trabalho estável, com tarefas sendo concluídas em ritmo constante.
  • Picos, quedas ou faixas Em andamento irregulares → trabalho acumulado, tarefas paradas ou presença de gargalos no processo.

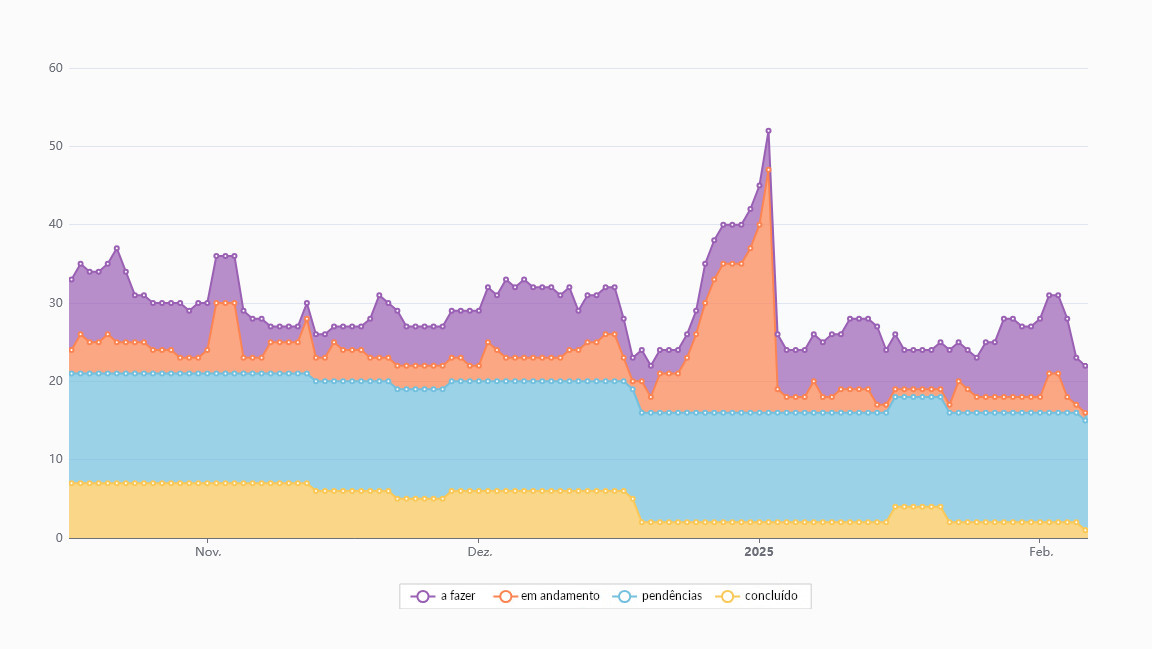

    CFD - exemplo de um fluxo de trabalho irregular
  • Expansão das faixas A fazer e Em andamento → aumento do volume de trabalho sem crescimento proporcional da capacidade, podendo indicar necessidade de mais recursos.

Personalizando a exibição do seu diagrama

Você pode ativar ou desativar etapas do fluxo de trabalho clicando nos rótulos na parte inferior do gráfico, permitindo focar em partes específicas do processo.
