¿Qué me indica el Diagrama de Flujo Acumulativo?
El Diagrama de Flujo Acumulativo (CFD, Cumulative Flow Diagram en inglés) visualiza
la acumulación de tareas en tu tablero a lo largo del tiempo, lo que te ayuda a realizar
un seguimiento de la estabilidad del flujo de trabajo e identificar los cuellos de botella.
¿Cómo leer el CFD?
- Eje horizontal → Progresión temporal
- Eje vertical → Número de tareas en diferentes etapas del flujo de trabajo
- Bandas de color → Cada etapa de su proceso, por ejemplo, Por hacer, En progreso, Hecho

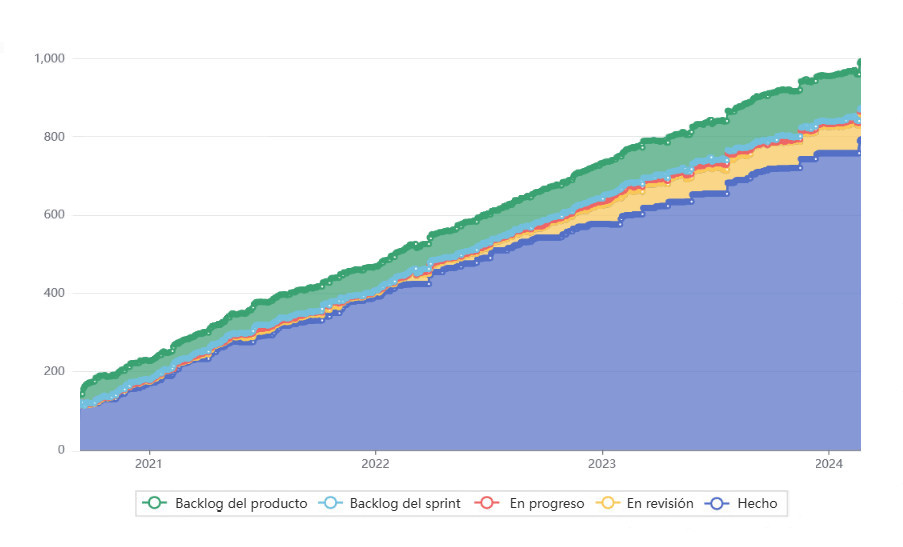

La banda inferior, que suele representar las tareas completadas, debería ascender
de forma constante a medida que se va realizando el trabajo. Por eso, el CFD de un proceso saludable suele tener forma de pendiente ascendente.
Ideas clave del CFD:
- Bandas lisas y uniformes → Un flujo de trabajo estable con tareas que se completan a un ritmo constante.

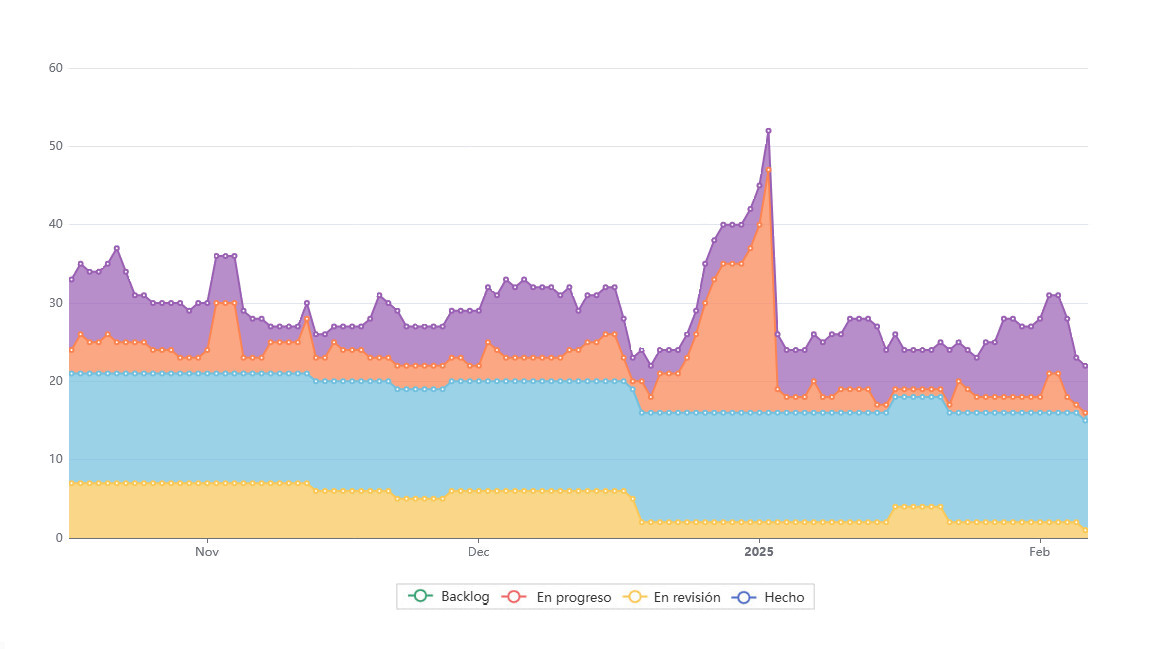

- Saltos, caídas o bandas irregulares en En progreso → El trabajo se está atascando, las tareas se están acumulando o se están formando cuellos de botella.
- Ampliación de las bandas Por hacer y estabilización de las bandas En progreso → La acumulación
de trabajo está aumentando, mientras que la capacidad de trabajo permanece sin cambios, lo que posiblemente indique la necesidad de más recursos.
Personalización de la vista del diagrama
Puede activar o desactivar las etapas del flujo de trabajo haciendo clic en las etiquetas situadas en la parte inferior del gráfico para centrarse en pasos específicos del proceso.
